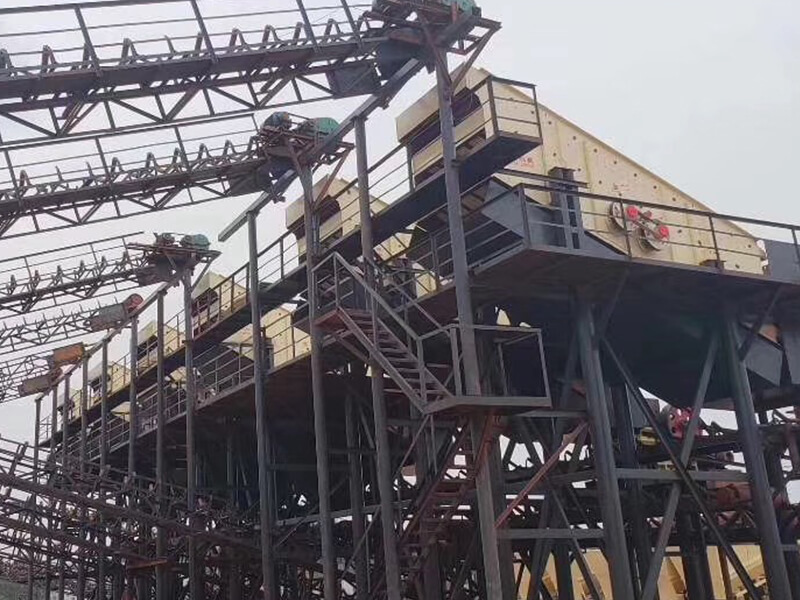

圆振动筛的基础概念
定义：
圆振动筛是选矿厂里最常见的可多层且粗级筛分设备。在选矿中，通常被用在破碎线的粗碎和中碎环节之后，专门承担大块矿石的分级任务。相比直线筛，圆振筛的抛掷角更大，利于粘性物料的分散。尤其适合处理中细粒度且含一定湿度的物料，如金矿、铁矿等。
原理：
圆振动筛依靠激振器让筛箱做圆周式振动，物料在筛面上被反复抛起又落下，像跳动的颗粒一样不断翻滚、分层。这种运动方式让物料充分散开，小于筛孔的颗粒能顺利透筛，从而实现大小颗粒的分离。

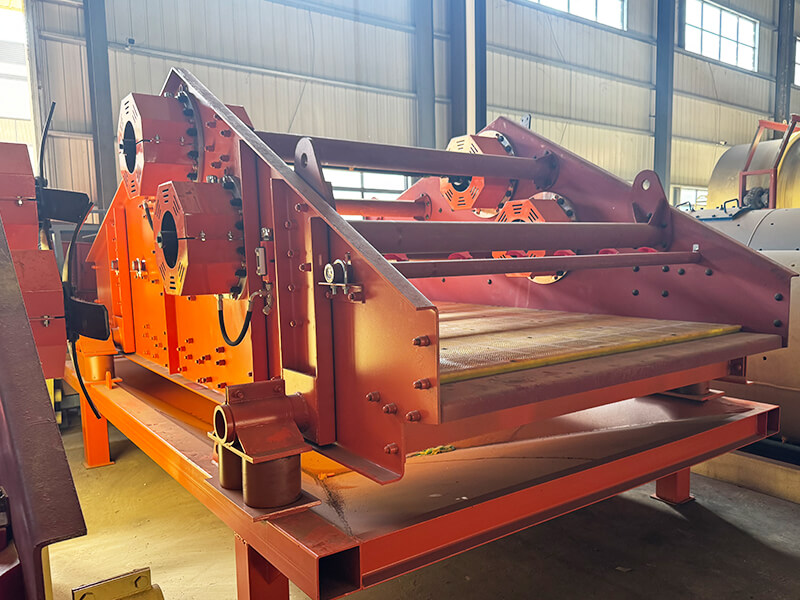

直线振动筛的基础概念
定义：
直线振动筛是一种让物料沿固定方向做直线运动的筛分设备，在选矿厂里多用于脱水、脱泥和细粒物料的干式分级。它的筛面倾角一般比较小甚至接近水平，结构也相对低矮，方便嵌入自动化流水线。因为走料路径稳定、方向可控，直线筛在处理量大、要求连续作业的工况里表现出色，也是不少选矿厂细料段的首选。
原理：
直线振动筛的工作原理可以简单理解成”双向抵消、单向叠加”。它通常采用两台振动电机背对背安装，反向同步旋转，把激振力叠加成一个定向的直线力，推动物料在筛面上均匀跳跃前进。其中，垂直方向的力则同向叠加，最终在筛箱上形成沿某一角度方向的直线激振力。物料在激振力和自身重力的共同作用下，被一次次抛起后向前跳跃一小段距离，形成连续前进的料流。每跳一次，细颗粒就多一次透筛的机会，粗颗粒则逐渐被推向出料端。
圆振动筛和直线振动筛的7大区别
1. 运动轨迹
圆振动筛产生的圆形运动轨迹使物料在筛面上做螺旋式抛掷前进，非常有利于快速分层与透筛。例如，圆筛的抛掷力度大，物料被抛起后在空中散开，重的往下沉、轻的往上浮，难筛的颗粒有更多机会接触筛孔。
直线振动筛的激振力被定向叠加，推动物料均匀地沿筛面走出一条笔直的路线。分层相对没有圆筛那么剧烈，更利于精细筛分。
2. 适用物料差异
圆振动筛对含湿量高的适应性比较突出。此外，圆筛的圆形抛掷运动能把物料甩散，卡在筛孔里的湿颗粒也能被弹出来。碰上黏度特别大的矿，再配上聚氨酯筛板或加大振幅，通常能稳住连续性作业。
直线振动筛更适合处理干燥且颗粒均匀的物料，如石英砂、锆英砂等，其平直的运动轨迹能保持物料的完整性，避免过筛过程中产生二次破碎。此外，在选矿厂里，凡需要做干式细料分级、脱泥脱水的，基本都离不开直线筛。
3. 筛分效率
在相同的筛分条件下，圆振动筛的筛分效率比直线筛通常更高，这是因为它能将物料不断抛起、分散，提高透筛率。
5. 能耗、运行与维护成本
圆振动筛为了应对大块矿石的冲击，箱体普遍用较厚的锰钢板材，整机分量重，配套电机功率也相应要大一些。此外，分量重、激振力强，意味着它的功耗比直线筛高出一截，运行中噪音和振动也略大。不过，其结构简单，维护成本较低。
直线筛的结构轻薄，多用轻型板材或不锈钢，激振靠两台电机反向同步，能耗低，运行起来也更安静。由于它的轨迹是直线输送，物料阻力小，同样筛面尺寸下它的吨耗电明显低于圆筛。但由于采用了更复杂的同步齿轮箱结构，增加了维护难度和成本。
6. 堵孔与自清理能力
圆振动筛：采用圆形抛掷运动，能让卡在筛孔里的颗粒被后续的跳动弹出来，相当于自带清洁功能，所以堵孔率低很多。通常还可配聚氨酯筛板或适当调大振幅，因此，即使在处理高湿度物料时也能保持不糊网。
直线振动筛：一旦湿度过大或含泥多，细料容易黏在筛面上，慢慢就把筛孔堵塞了。在湿料筛分时，直线振动筛需要额外加装弹跳球或橡胶球等清理装置，减少堵孔的概率。
7. 安装倾角、结构与环保性
圆振动筛通常需要15~20度的安装倾角以便物料顺利排出，这种设计虽提高了筛分效率，但占用了更大的安装空间。结构上，圆振动筛采用厚实的锰钢箱体，结实但沉重。
直线振动筛主要在低角度甚至水平安装方式，大大提升了设备的灵活性。材质方面，主要采用轻型不锈钢结构。环保方面，直线筛的全封闭式设计能满足粉尘排放严苛标准，使其在食品、医药等对清洁度要求高的行业得到广泛应用。
